Question

欲測量一個待測電阻R_x的阻值（900～1000Ω），提供的實驗器材如下：
電源E，具有一定內阻，電動勢約為9.0V；
電壓表V₁，量程為1.5V，內阻r₁=750Ω；
電壓表V₂，量程為5V，內阻r₂=2500Ω；
滑動變阻器R，最大阻值約為100Ω；
單刀單擲開關K，導線若干．


（1）測量中要求電壓表的讀數不小于其量程的，試在下面的虛線方框中（圖1）畫出測量電阻R_x的一種實驗電路原理圖（原理圖中的元件要用題圖中相應的英文字母標注）．
（2）根據你所畫的電路原理圖在題給的實物圖（圖2）上畫出連線．
（3）若電壓表V₁的讀數U₁表示，電壓表V₂的讀數用U₂表示，則由已知量和測得量表示R_x的公式為：R_x=______．

Answer 1

【答案】分析：由于實驗沒有電流表，有兩個電壓表，根據電壓表的讀數差結合電壓表的內阻設計．
分析待測電阻的電壓和電流，根據歐姆定律求出電阻．
解答：解：（1）由于實驗沒有電流表，有兩個電壓表，知道電壓表的內阻，也就知道通過電壓表的電流．

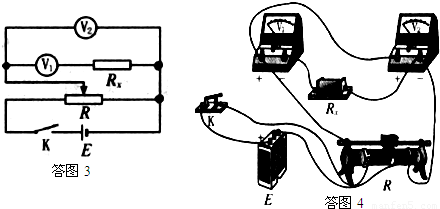

實驗電路原理圖：

（2）根據電路原理圖畫出實物圖，注意滑動變阻器的連接方式．
（3）電壓表V₁的讀數U₁表示，電壓表V₂的讀數用U₂表示，所以待測電阻R_x的電壓U=U₂-U₁．
通過電壓表V₁的電流I=
根據歐姆定律得R_x==
故答案為：
（1）電路如圖
（2）相應的實物連線如圖
（3）
點評：此題是測量電阻的實驗設計，在實驗中用一塊電壓表代替了電流表，設計實驗的宗旨就是怎樣能間接地測出電阻兩端的電壓．
